Diagnostyka zasilania Simodrive 611

Podstawowa diagnostyka zasilania na podstawie sygnalizatora LED-owego w zasilaczu

Rys. 1. Nie świeci żaden LED. Brak napięcia zasilania 3x400AC (sprawdzić) Jeżeli jest, to uszkodzony zasilacz. Nie działa przetwornica niskich napięć. Przyczyną nieświecenia może być również zwarcie na szynie =600V. Może to prowadzić do mylnego stwierdzenia że zasilacz nie dostaje zasilania 3x400V AC. Z praktyki możemy podpowiedzieć, że przyczyną zwarcia na szynie DC 600V jest najczęściej blok napędu wrzeciona.

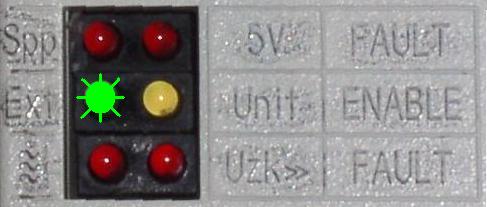

Rys. 2. Zasilacz przeszedł test wewnętrzny i jest gotowy do pracy. Czeka na zezwolenie systemu. Na wyjściach (gniazdo X351) są obecne wszystkie niskie napięcia, natomiast napięcie =600V nie jest załączone. Jest to prawidłowy stan pracy zasilacza przed podaniem zezwolenia.

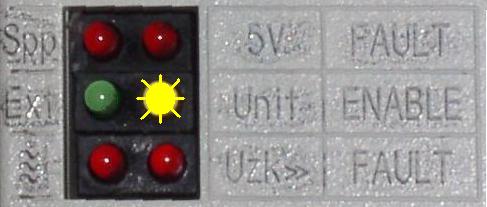

Rys.3. Zasilacz dostał zezwolenie systemu i załączył napięcie =600V. Jest to prawidłowy stan pracy. Żółty LED pali się cały czas podczas pracy obrabiarki.

Rys. 4. Awaria - uszkodzenie zasilania na jednym z niskich napięć, lub zwarcie na jednej z linii zasilania (gniazdo X351). Zasilacz w takim przypadku odłącza niskie napięcia oraz wysokie =600V.Wskazane odpięcie wtyczki i ponowne włączenie. Jeżeli dioda czerwona zgaśnie, oznacza to uszkodzenie jednego z napędów (prawdopodobnie uszkodzona wkładka regulatora)

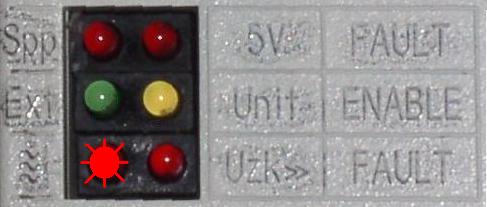

Rys. 5. Awaria - zwarcie / przeciążenie na linii zasilania 5V – zasilacz w takim przypadku odłącza niskie napięcia oraz wysokie =600V. Wskazane odpięcie wtyczki X351 i ponowne włączenie. Jeżeli dioda czerwona zgaśnie, oznacza to uszkodzenie jednego z napędów (prawdopodobnie uszkodzona wkładka regulatora)

Rys. 6. Awaria – nieprawidłowe napięcie zasilania 3x400AC– sprawdzić napięcia na poszczególnych fazach zasilania

Rys. 7. Awaria – nieprawidłowe napięcie szyny =600V. Uszkodzenie obwodu stabilizacji napięcia =600V w zasilaczu. Zapalenie tej diody oznacza odłączenie napięcia 600V. Jezeli LED zapala się po pewnym czasie, wskazany jest pomiar napięcia na szynie =600V przed zapaleniem LED-a. Powinno ono wynosić 600V +/- 1% i nie powinno się zmieniać podczas hamowania / rozpędzania wrzeciona. "Bujające" się napięcie oznacza uszkodzenie układu stabilizacji / rekuperacji w zasilaczu. Uwaga ta dotyczy tylko zasilaczy z rekuperacją, które mają oznaczenie 6SN1145-1BA00-XXXX. W zasilaczach bez rekuperacji (z hamowaniem rezystorowym) oznaczanych jako 6SN1145-1AA00-XXXX, zapalenie diody podczas hamowania wrzeciona, będzie oznaczało uszkodzenie układu hamowania w zasilaczu).
