Jak sprawdzić zasilacz Simodrive 611 6SN1145

Jak sprawdzić zasilacz przed wysyłką do naprawy.

Jeżeli nie mamy pewności czy zasilacz w systemie jest sprawny, warto wykonać podstawowy test przed wysyłką do naprawy. Poniżej przedstawiamy sposób uruchomienia zasilacza poza systemem. Załączenie zasilacza według opisu da podstawową informację dobry/zły.

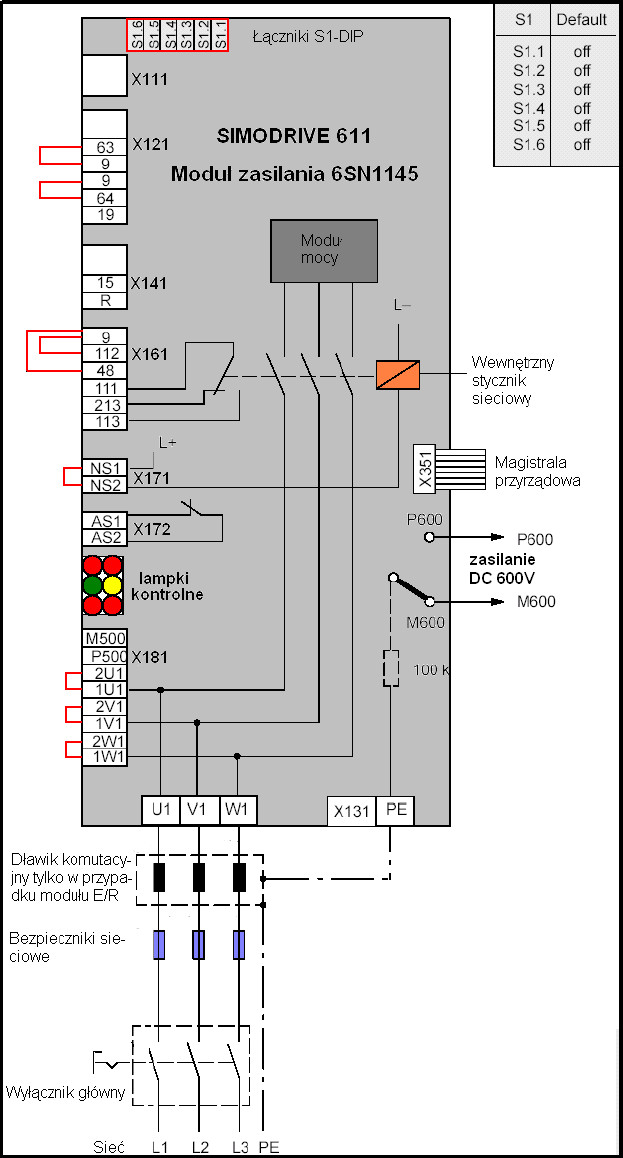

• złącze X181:

  mostek 1U1-2U1 (zasilanie faza U)
  mostek 1V1-2V1 (zasilanie faza V)
  mostek 1W1-2W1 (zasilanie faza W)

• złącze X171:

  mostek NS1-NS2 (zezwolenie dla stycznika)

oraz ustawić czerwony przełącznik DIP switch na górnej ściance zasilacza na 6 x OFF

Załączyć zasilacz wyłącznikiem głównym (powinna zapalić się zielona lampka, słychać szum wentylatora)

Włożyć wtyczkę X121 z mostkami:

mostek 63-9 (zezwolenie)
mostek 64-9 (zezwolenie)

zielona lampka powinna zgasnąć

Włożyć wtyczkę X151 z mostkami

mostek 9-112 (załączenie rekuperacji)
mostek 9-48 (załączenie napięcia szyny DC)

zapala się żółta lampka. Na szynie DC pojawia się napięcie 590V (zasilacz E/R z rekuperacją), słychać pracę układu rekuperacji przypominającą dźwiękiem świerszcza. W zasilaczu U/E bez stabilizacji napięcia, napięcie szyny DC powinno wynosić ok. 560V.

Jakiekolwiek odstępstwa od powyższego opisu świadczą o uszkodzeniu zasilacza. Praca zgodna z opisem daje informację że podstawowe funkcje działają poprawnie. Nie da się jednak wykluczyć innych problemów występujących tylko po nagrzaniu, lub pod pełnym obciążeniem. Wykonanie szczegółowych testów jest możliwe tylko w naszej firmie na stanowisku diagnostycznym.

Opracował : Leszek Wieczorek [Omega Electronics]
